接着剤不要で固定
-
フルスクラッチ、シューティングゲーム『ダライアス』自機、シルバーホークを100分の1スケールで作ります。思ったよりも順調!

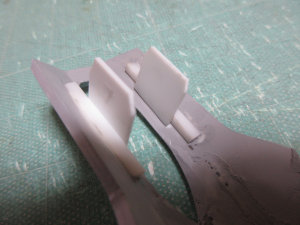

胴体上部(屋根)の裏に、2枚の板を垂直に平行に立てます。
 屋根裏

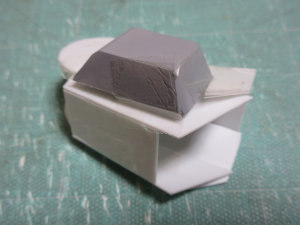

胴体側には、スリットをすでに作っているので、そのスリットに差し込みます。これで屋根の固定は完了です。

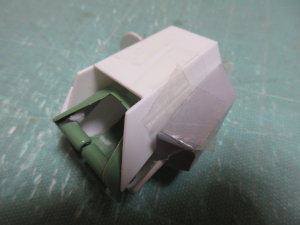

 これがスリット

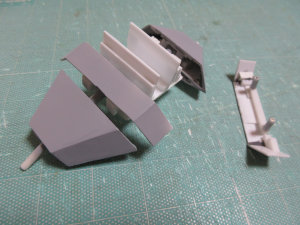

 屋根の合体

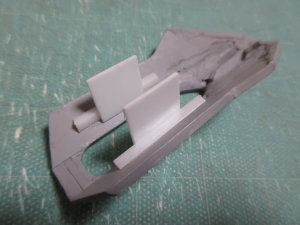

なんか入れにくかったので、板の角を切り落とします。
 角をカット
主翼の根元も、差し込むだけで固定できるようにします。これは、今後に大きな改修があった際、安易に対応できるため。すでに作ってある5mm角の立方体を、主翼基部の前後に接着。この位置はシビアで、ここがズレると位置修正が大変になるので慎重に。

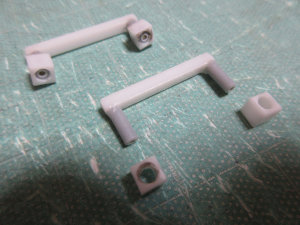

 3mm穴のある5mm角の立方体立方体
主翼の根元の板の裏には、すでに作ってあるピンを接着、この板は下半角のように斜めに取り付けないといけないので、このピンの基部がすでに傾斜してます。
 これを謎の板の裏側に接着

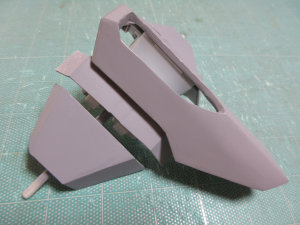

んで、組み立ててみて……うむ、いい摩擦具合。屋根の中央はガッツリ余裕があるので、ここにジャイアントカッターなどを固定するしくみを組み込む事ができます。

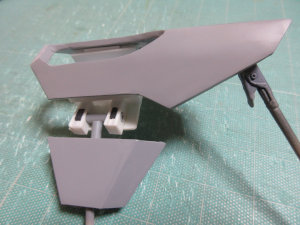

 主翼がデカいのです
側面図イラストと比べれば一目瞭然ですが、主翼が大きいんですよね。これは、主翼に上下の可動機構を組み込んだため。必要強度を確保しようとすると、ポリキャップの大きさもある程度大きなものを組み込む必要があり、主翼の前後の斜面の角度を再現しようとすると、主翼そのものが大きくなるのです。
元々は側面図イラストというよりも、ポスターに近しい形状にしたかったのですが……どちらにも近くないものになるかも。まぁ、欲しい機構を組み込んだら、ロケットパンチや合体機構で変な形になるガンダムのオモチャのようなものですよw
|
