ジャイアントカッターの固定
-
フルスクラッチ、シューティングゲーム『ダライアス』自機、シルバーホークを100分の1スケールで作ります。機能的には揚力は発生しないかもしれないけど、翼に見えるから主翼!w

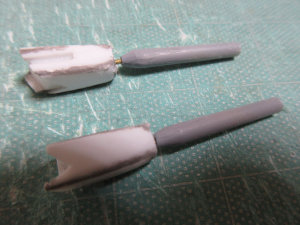

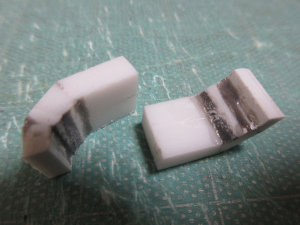

ミサイルキャノンを滑らかに加工しましょう。80番のダイヤモンドやすりで、がっびがびに削り倒し、寸法的に足りない部分などにランナーパテを盛り付けます。歪まない程度にファンヒーターの熱風を浴びせて有機成分を吹っ飛ばし、またガビガビに削るw

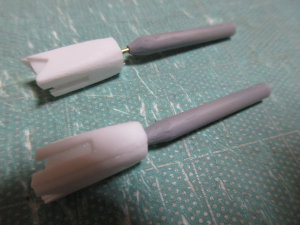

  四角柱っぽいのを丸くさせ、また削る。
ジャイアントカッターとその基部を固定するためのパーツを作ります。胴体上部の『屋根』を固定するブロックを既に作ってあるのですが、その中央部はわざと空けてあって、ここに先述のパーツをはめ込みます。
ジャイアントカッターの下に伸びている板は、厚さ1.2mm。ジャイアントカッター基部の下に伸びている板は、厚さ3mm(3mmプラ角棒を2本貼り合わせたもの)。これがそれぞれ異なる隙間にはまり込む構造です。

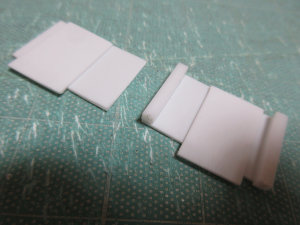

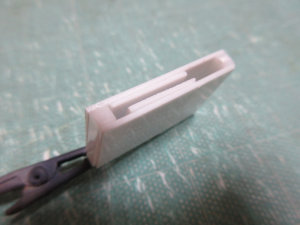

  板とプラ角棒でこんな感じに作って、貼り合わせる。

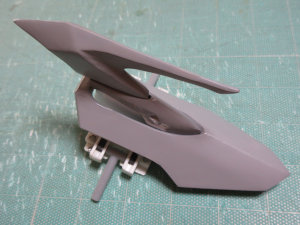

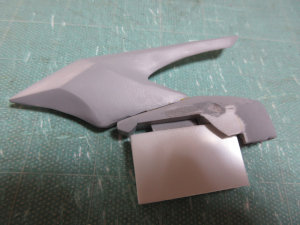

これにジャイアントカッターとその基部を差し込むと、こんな感じ。
 両者を一度に固定する

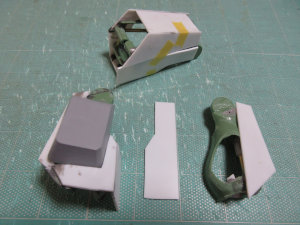

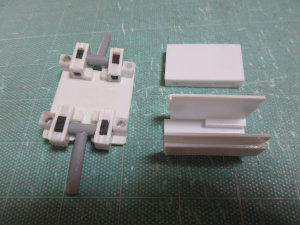

胴体の中に仕込むブロックが、今のところはこの3つ。
  これらを1つにまとめる

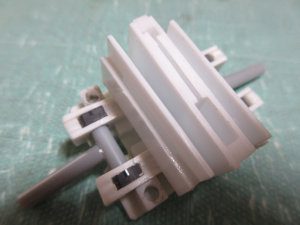

これらを合体(?)させると、こんな感じ。3つのブロックは両面テープで仮止め。
 思ったよりしっかりホールドしてくれてる
イラストでは、この基部には内部メカがチラ見えしているんですよねー。これを作り込みたいw でもそのまえに胴体下部に手を付けようかな。
|
